Камень пустотелый 390х190х188 мм: 690 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 75 м/час
-

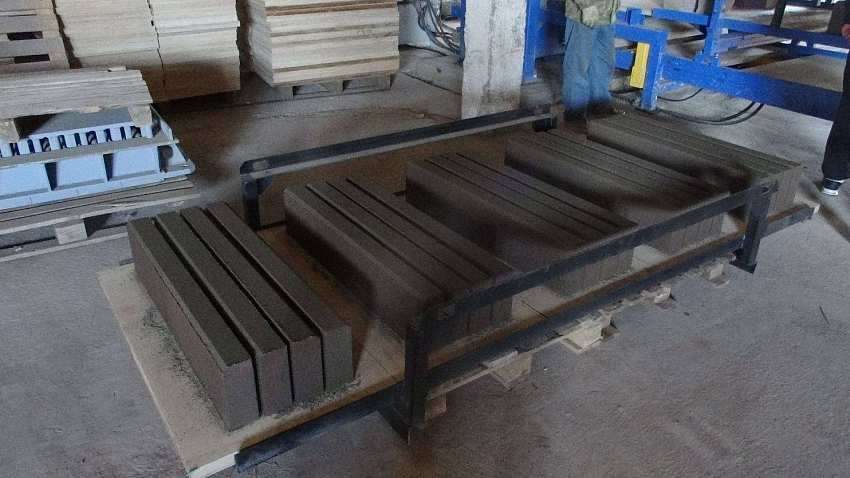

Камень бордюрный 1000×300×150 мм: 140 шт/час
- Установленная мощность: 40 кВт
- Масса: 8 760 кг
- Длина: 10.2 м
- Ширина: 7.5 м
- Высота: 3 м
- Режим работы: Автоматический
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер
Линия под ключ для производства бордюр, плитки, блоков и пр.
Комплекс для изготовления строительных изделий Рифей-Буран-7,0-750 (где 7,0-конвейер ленточный, длиной 7 метров; 750-бетоносмеситель горизонтальный одновальный, объемом 750 литров)-предназначен для выпуска строительных изделий таких как: стеновые камни, облицовочные камни, тротуарная плитка,кирпич, бордюрные камни и элементы благоустройства, с помощью метода вибропрессования бетонных смесей. <br>
Данная линия оснащена специальным модулем управления, благодаря которому вибропресс "Рифей-Буран" работает в автоматическом режиме, что способствует более высокой производительности, исключению человеческих ошибок, повышается качественный уровень производства строительных материалов. <br>
Функционально весь комплекс (рисунок 1) состоит из следующих частей: <br>
<ul>
<li> Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды. </li>
<li> Смеситель 2. Предназначен для смешивания компонентов смеси. </li>
<li> Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси. </li>
<li> Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибропресса. </li>

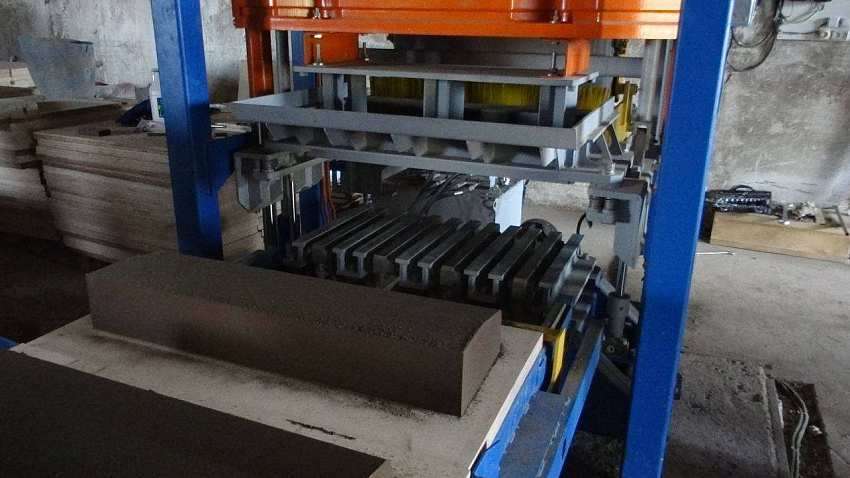

<li> Вибропресс 5. Предназначен для формования бетонных изделий на поддоне. </li>
<li> Поддоны 6. Предназначены для формования и транспортирования бетонных изделий </li>
<li> Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе. </li>
<li> Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру. </li>
<li> Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной. </li>
<li> Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.</li>
</ul>
<img width="556" alt="Схема вибропресса Рифей-Буран" src="/upload/img/Схема.png" height="615" title="Схема вибропресса Рифей-Буран"><br>
Название & Состав
Цена
Вибропресс Рифей-Буран
1. Формующий блок Рифей Буран:
- Автоматический вибропресс Рифей Буран
- Автоматический пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 12 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%
Бетоносмеситель СГ-750
1. Одновальный горизонтальный смеситель СГ-750 (объем 750 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемно-весовой
5. Дозатор цемента - весовой (до 500 кг)
6. Дозатор заполнителя - объемный (до 750 литров)
7. Проточный дозатор воды
8. Пульт управления
9. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Подъёмник (Снижатель) бесстеллажный
1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
2. Пульт управления (опция)
3. Установка насосная/маслостанция (опция)с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Конвейер винтовой КВ-6
1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации
с учетом НДС 20%
Дозатор заполнителя ДЗ-15
1. Два бункера по 7,5 куб. метров каждый
2. Рама
3.Взвешивающий ленточный транспортер, установленный на 4 тензометрических датчиках
4. Пневмооборудование (пневмораспределитель - 2 шт, блок подготовки воздуха, клапан быстрого выхлопа - 2 шт, манометр, пневмоцилиндр - 2 шт)
5. Вибраторы - 2 шт
6. Тензодатчики - 4 шт
7. Паспорт, руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Рифей-Колун-М
1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации
с учетом НДС 20%
Дозатор весовой БД-750-Вес
1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Высота формуемых изделий 40-250 мм
Производительность комплекса при изготовлении, шт./час:
камней пустотелых 390х190х188 мм - до 690
камней перегородочных 390х190х120мм - до 1035
камней бортовых БР 100.30.15 - до 140
плитки тротуарной “прямоугольная”, 200х100 мм (м2) - до 75
Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Обслуживающий персонал 3-4 чел
Потребляемая электроэнергия:
Напряжение 380±10% В
Частота 50 Гц
Установленная мощность 40 кВт
Расход воды 50 л/мин
Давление в водопроводной сети 0,3-0,66 Мпа
Габаритные размеры комплекса, мм:
Длина - 10200
Ширина - 7500
Высота - 3000
Масса комплекса 8760 кг
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90).
План фундамента
